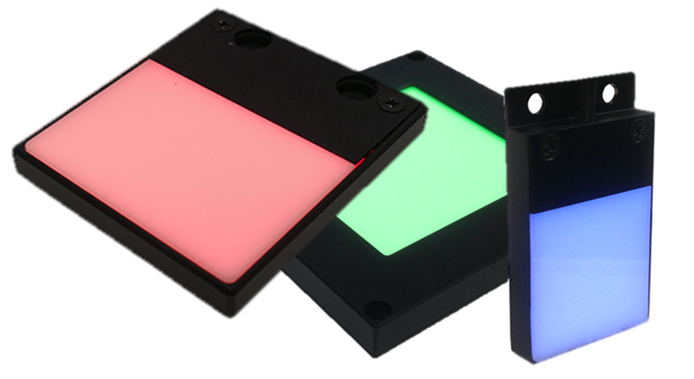

Product Description:

Power-saving back light system with an extremely thin design and a very uniform surface light emission profile. The FLFL features a minimum casing height of 5mm (Si25x36), enabling application even in highly limited mounting space. High power models are available for this series.


Illumination Structure:
Light from the LEDs that is placed at four sights of the light guides, passes through the plate to produce a uniform illumination.






Major Applications:

- Imaging of liquid level, detection of dimension and shape of lead frame.
- Visual inspection of dimension and shape of electronic components.
- IC lead for gauging inspection for TSSOP, SOIC, DIP, SC7O, SOT, QFP.


Additional Information:

- Aluminium or stainless steel housing.
- IP 30 as standard, higher IPs are available as requested.
- JST connector as standard (M8, M12 available). - JST connector as standard (M8, M12 available).






FLFL-Si60x60

Model Color Volt Watt Ampere Datasheet
  FLFL-Si60x60-R 12 V 7.68 W 0.64 A FLFL-Si60
  FLFL-Si60x60-R24 24 V 7.68 W 0.32 A
  FLFL-Si60x60-G/B/W 24 V 5.76 W 0.24 A
  FLFL-Si60x60-IR24 24 V 2.40 W 0.10 A

FLFL-Si60-3S

Model Color Volt Watt Ampere Datasheet
  FLFL-Si60x60-3S-R 12 V 5.76 W 0.48 A FLFL-Si60-3S
  FLFL-Si60x60-3S-R24 24 V 5.76 W 0.24 A
  FLFL-Si60x60-3S-G/B/W 24 V 1.80 W 0.08 A
  FLFL-Si60x60-3S-IR24 24 V 6.48 W 0.27 A

FLFL-Si60C

Model Color Volt Watt Ampere Datasheet
  FLFL-Si60C-R24 24 V 7.68 W 0.32 A FLFL-Si60C

FLFL-Si70x40N

Model Color Volt Watt Ampere Datasheet
  FLFL-Si70x40N-R 12 V 3.84 W 0.32 A FLFL-Si70x40N
  FLFL-Si70x40N-R24 24 V 3.84 W 0.16 A
  FLFL-Si70x40N-G/B/W 24 V 4.32 W 0.18 A
  FLFL-Si70x40N-IR 12 V 1.80 W 0.15 A

FLFL-Si90x40N

Model Color Volt Watt Ampere Datasheet
  FLFL-Si90x40N-R 12 V 5.76 W 0.48 A FLFL-Si90x40N
  FLFL-Si90x40N-R24 24 V 3.84 W 0.16 A
  FLFL-Si90x40N-G/B/W 24 V 4.32 W 0.18 A
  FLFL-Si90x40N-IR 12 V 2.40 W 0.20 A
  FLFL-Si90x40N-IR24 24 V 2.40 W 0.10 A

FLFL-Si160x40

Model Color Volt Watt Ampere Datasheet
  FLFL-Si160x40-R 12 V 9.60 W 0.80 A FLFL-Si160x40
  FLFL-Sii160x40-R24 24 V 9.60 W 0.40 A
  FLFL-Sii160x40-G/B/W 24 V 11.52 W 0.48 A
  FLFL-Sii160x40-IR 12 V 4.80 W 0.40 A
  FLFL-Sii160x40-IR24 24 V 4.80 W 0.20 A

FLFL-Si100

Model Color Volt Watt Ampere Datasheet
  FLFL-Si100-R 12 V 9.60 W 0.80 A FLFL-Si100
  FLFL-Si100-R24 24 V 11.52 W 0.48 A
  FLFL-Si100-G/B/W 24 V 11.52 W 0.48 A
  FLFL-Si100-IR COLOR 12 V 4.80 W 0.40 A
  FLFL-Si100-IR24 24 V 4.80 W 0.20 A

FLFL-Si100x80

Model Color Volt Watt Ampere Datasheet
  FLFL-Si100x80-R 12 V 8.64 W 0.72 A FLFL-Si100x80
  FLFL-Si10x800-R24 24 V 9.60 W 0.40 A
  FLFL-Si100x80-G/B/W 24 V 10.08 W 0.42 A
  FLFL-Si100x80-IR COLOR 12 V 4.20 W 0.35 A
  FLFL-Si100x80-IR24 24 V 4.20 W 0.18 A

FLFL-Si110x50

Model Color Volt Watt Ampere Datasheet
  FLFL-Si110x50-G/B/W 24 V 8.64W 0.36 A FLFL-Si110x50
  FLFL-Si110x50-IR24 24 V 3.60 W 0.15 A

FLFL-Si120x60

Model Color Volt Watt Ampere Datasheet
  FLFL-Si120x60-IR24 24 V 3.60 W 0.15 A FLFL-Si120x60

FLFL-Si120x100

Model Color Volt Watt Ampere Datasheet
  FLFL-Si120x100-R24 R24 24 V 12.48 W 0.52 A FLFL-Si120x100
  FLFL-Si120x100-G/B/W 24 V 12.96 W 0.54 A
  FLFL-Si120x100-IR 12 V 5.40 W 0.45 A
  FLFL-Si120x100-IR24 24 V 5.40 W 0.23 A

FLFL-Si130

Model Color Volt Watt Ampere Datasheet
  FLFL-Si130-G/B/W 24 V 17.28 W 0.72 A FLFL-Si130

FLFL-Si132x60-3S

Model Color Volt Watt Ampere Datasheet
  FLFL-Si132x60-3S-IR24 ir24 24 V 4.20 W 0.18 A FLFL-Si1302x60-3S

FLFL-Si140

Model Color Volt Watt Ampere Datasheet
  FLFL-Si140-R R 12 V 15.36 W 1.28 A FLFL-Si140
  FLFL-Si140-R24 R24 24 V 15.36 W 0.64 A
  FLFL-Si140-G/B/W 24 V 17.28 W 0.72 A
  FLFL-Si140-IR 12 V 7.20 W 0.60 A
  FLFL-Si140-IR24 24 V 7.20 W 0.30 A

FLFL-Si150

Model Color Volt Watt Ampere Datasheet
  FLFL-Si150-R R 12 V 15.36 W 1.28 A FLFL-Si150
  FLFL-Si150-R24 24 V 15.36 W 0.64 A
  FLFL-Si150-G/B/W 24 V 15.36 W 0.64 A

FLFL-Si150x70

Model Color Volt Watt Ampere Datasheet
  FLFL-Si150x70-R R 12 V 11.52 W 0.96 A FLFL-Si150x70
  FLFL-Si150x70-R24 R24 24 V 11.52 W 0.48 A
  FLFL-Si150x70-G/B/W 24 V 12.96 W 0.54 A
  FLFL-Si150x70-IR 12 V 5.40 W 0.45 A
  FLFL-Si150x70-IR24 24 V 4.80 W 0.20 A

FLFL-Si170-C40

Model Color Volt Watt Ampere Datasheet
  FLFL-Si170-C40-R24 R24 24 V 13.44 W 0.56 A FLFL-Si170-C40
  FLFL-Si170-C40-G/B/W 24 V 6.00 W 0.50 A
  FLFL-Si170-C40-IR24 ir 24 V 14.40 W 0.60 A

FLFL-Si175-C40

Model Color Volt Watt Ampere Datasheet
  FLFL-Si175-C40-R24 R24 24 V 13.44 W 0.56 A FLFL-Si175-C40
  FLFL-Si175-C40-G/B/W 24 V 6.00 W 0.50 A
  FLFL-Si175-C40-IR24 ir 24 V 14.40 W 0.60 A

FLFL-Si200

Model Color Volt Watt Ampere Datasheet
  FLFL-Si200-R R 12 V 23.04 W 1.92 A FLFL-Si200
  FLFL-Si200-R24 24 V 23.04 W 0.96 A
  FLFL-Si200-G/B/W 24 V 23.04 W 0.96 A
  FLFL-Si200-IR 12 V 9.60 W 0.80 A
  FLFL-Si200-IR24 24 V 9.60 W 0.40 A

FLFL-Si200-C100

Model Color Volt Watt Ampere Datasheet
  FLFL-Si200-C100-R24 24 V 15.36 W 0.64 A FLFL-Si200-C100

FLFL-Si250

Model Color Volt Watt Ampere Datasheet
  FLFL-Si250-R R 12 V 26.88 W 2.24 A FLFL-Si250
  FLFL-Si250-R24 24 V 26.88 W 1.12 A
  FLFL-Si250-G/B/W 24 V 28.80 W 1.20 A
  FLFL-Si250-IR 12 V 12.00 W 1.00 A
  FLFL-Si250-IR24 24 V 12.00 W 0.50 A

FLFL-Si250x100

Model Color Volt Watt Ampere Datasheet
  FLFL-Si250x100-R R 12 V 18.24 W 1.52 A FLFL-Si250x100
  FLFL-Si250x100-R24 24 V 19.20 W 0.80 A
  FLFL-Si250x100-G/B/W 24 V 20.16 W 0.84 A
  FLFL-Si250x100-IR 12 V 8.40 W 0.70 A
  FLFL-Si250x100-IR24 24 V 8.40 W 0.35 A

FLFL-Si320x120

Model Color Volt Watt Ampere Datasheet
  FLFL-Si320x120-R24 R24 24 V 23.04 W 0.96 A FLFL-Si320x120
  FLFL-Si320x120-G/B/W 24 V 25.92 W 1.08 A
  FLFL-Si320x120-IR24 ir 24 V 21.60 W 0.90 A

FLFL-Si360x240

Model Color Volt Watt Ampere Datasheet
  FLFL-Si360x240-R24 R24 24 V 32.64 W 1.36 A FLFL-Si360x240
  FLFL-Si360x240-G/B/W 24 V 36.00 W 1.50 A
  FLFL-Si250x100-IR 12 V 15.00 W 1.25 A
  FLFL-Si250x100-IR24 24 V 14.40 W 0.60 A
